Артикул:
pin-03-100m, код: 0200499
Описание группы

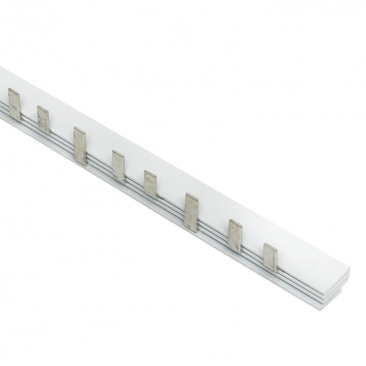

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Длина 1 000
Количество полюсов 36
Условный номин. ток короткого замыкания Iq 17 000
Тип электрического подключения Штырь (Pin)
Количество модулей (модульная ширина) 36
Количество фаз 3
Поперечное сечение 16
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
Подходит для устройств с N-шиной Нет
Подходит для количества подключаемых устройств 12
Макс. допустимое раб. напряжение Ue 400
Размер шага 27
Номин. импульсное напряжение 4 000
Изолированн. Да
Номин. продолжительный ток Iu 100
Номин. кратковременно выдерживаемый ток Icw 17 000
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Длина 1 000
Количество полюсов 36
Условный номин. ток короткого замыкания Iq 17 000
Тип электрического подключения Штырь (Pin)
Количество модулей (модульная ширина) 36
Количество фаз 3
Поперечное сечение 16
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
Подходит для устройств с N-шиной Нет
Подходит для количества подключаемых устройств 12
Макс. допустимое раб. напряжение Ue 400
Размер шага 27
Номин. импульсное напряжение 4 000
Изолированн. Да
Номин. продолжительный ток Iu 100
Номин. кратковременно выдерживаемый ток Icw 17 000
